Шиберные задвижки, также называемые ножевыми или knife gate valve, конструктивно отличаются от стандартных клиновых отсутствием сёдел с конусным прижатием: запирающий элемент представляет собой плоский стальной шибер с заострённой нижней кромкой, который опускается в сёдла перпендикулярно потоку и разрезает вязкую или волокнистую среду. Именно эта особенность делает шиберные задвижки незаменимыми там, где обычные клиновые арматурные изделия немедленно засоряются и выходят из строя — в системах с шламами, пульпами, целлюлозой, сточными водами с взвешенными частицами и другими загрязнёнными средами.
Шибер изготавливается из нержавеющей стали, что обеспечивает его коррозионную стойкость и твёрдость режущей кромки. Корпус задвижки — как правило, из серого чугуна, нержавеющей или углеродистой стали в зависимости от агрессивности среды. Уплотнение шибера осуществляется резиновыми или EPDM-манжетами (vulcaniс seat), охватывающими шибер с обеих сторон — это обеспечивает надёжную герметичность в закрытом положении при небольшом усилии управления. Конструкция открытого корпуса исключает накопление твёрдых частиц и остатков среды внутри — требования к промывке минимальны.

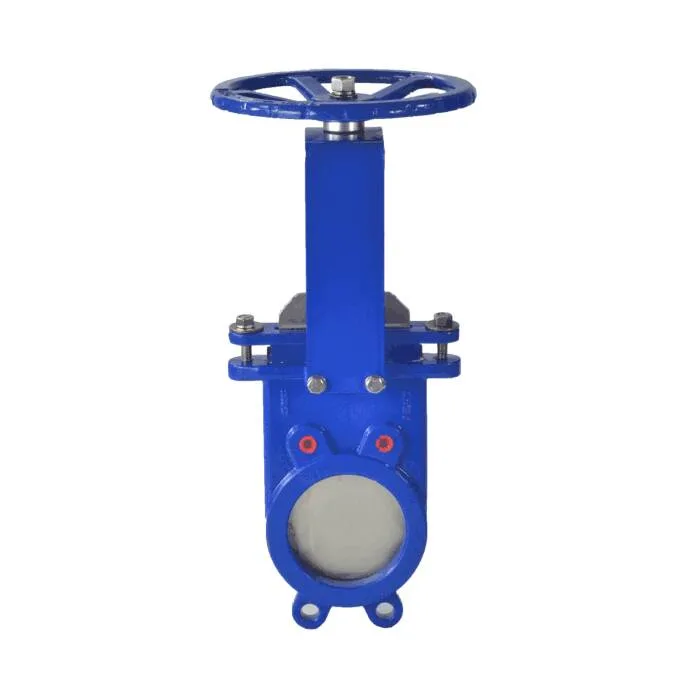

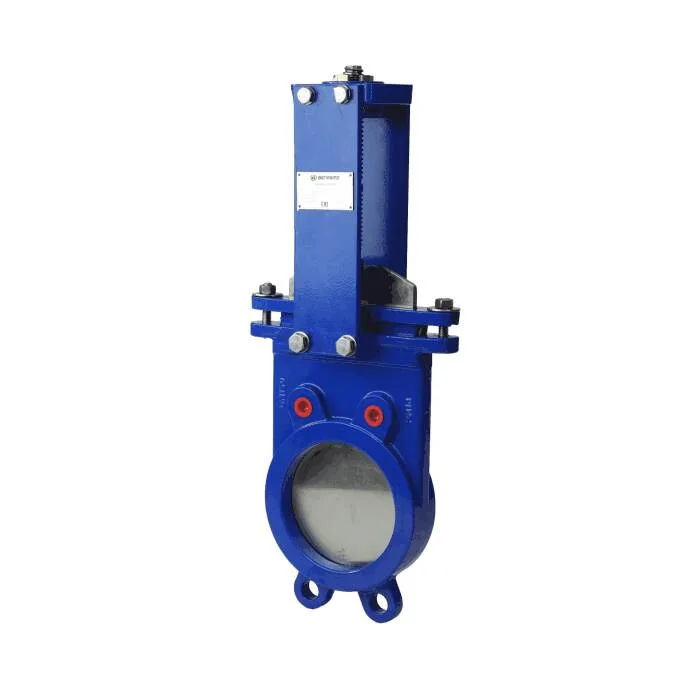

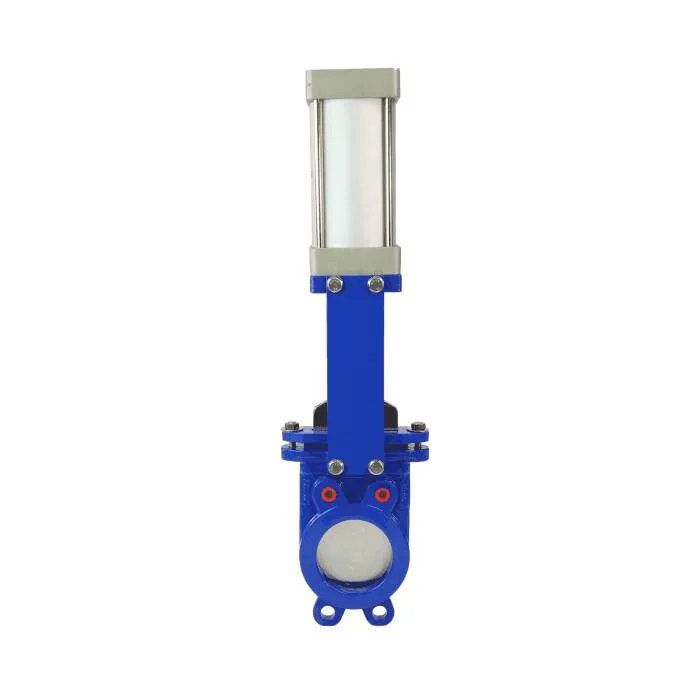

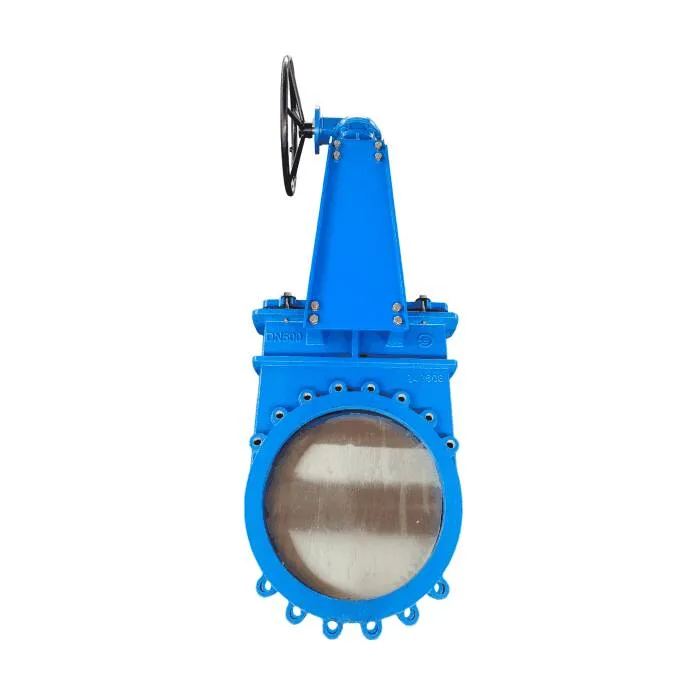

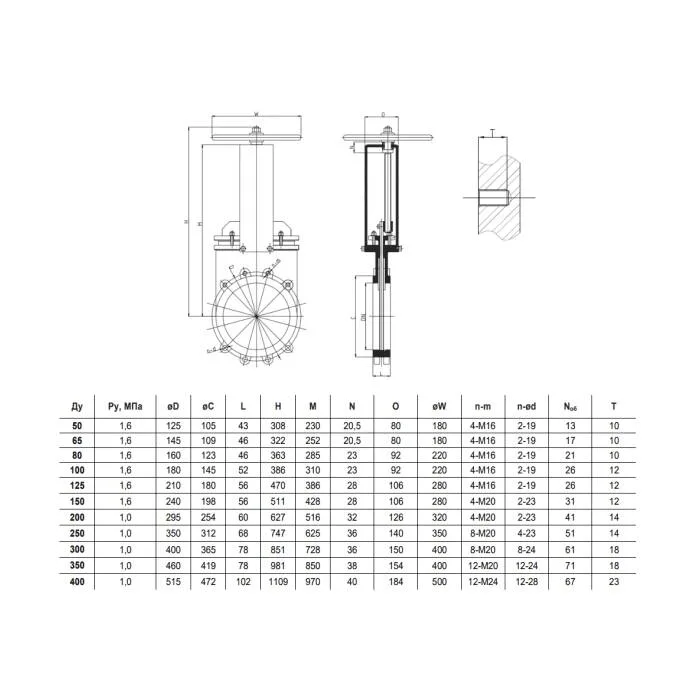

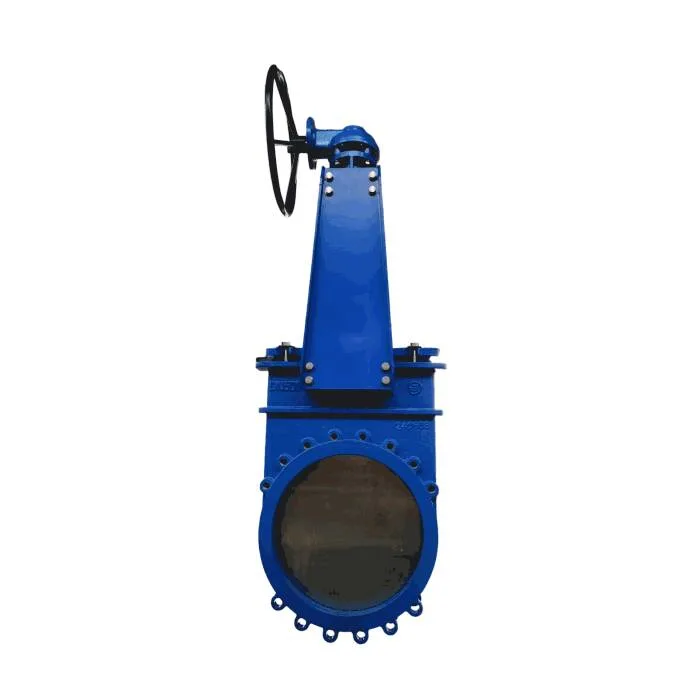

Рабочие параметры шиберных задвижек охватывают DN от 40 до 600 мм и давление PN 2,5–16. Рабочая температура зависит от материала уплотнений: для стандартного NBR — до +80°C, для EPDM — до +120°C, для резины HNBR — до +150°C. Специальные исполнения с ручным приводом маховиком, пневмоцилиндром или электроприводом расширяют сферу применения до дистанционно управляемых и автоматизированных систем.
Типичные сферы применения
- Горно-обогатительные комбинаты (ГОК) — трубопроводы гидросмеси, хвостохранилищ, рудных пульп с крупными частицами, которые немедленно заклинили бы клиновую арматуру;
- Целлюлозно-бумажные предприятия — транспортировка целлюлозной массы, бумажного шлама, лигнина и других волокнистых суспензий высокой консистенции;
- Очистные сооружения и водоотведение — управление потоками сточных вод с песком, волокнами и взвесями в насосных станциях, фильтрах, биореакторах;
- Пищевая промышленность — транспортировка картофельного крахмала, томатной пасты, кукурузного силоса и других вязких сред с частицами;
- Нефтяная и газовая промышленность — линии шламоотведения на буровых, резервуарных парках, шламоотстойниках;
- Тепловые электростанции — подача золошлаковых смесей и гидравлическое золоудаление;
- Строительство и производство стройматериалов — транспортировка бетонного молока, цементных шламов, глинистых суспензий.
Преимущества и ограничения
Главное преимущество шиберной задвижки — способность работать с загрязнёнными средами там, где другие типы арматуры (чугунные клиновые, вентили) засоряются или быстро изнашиваются из-за абразивных частиц. Компактная конструкция малой строительной длины позволяет монтировать задвижку между фланцами трубопровода без значительного изменения трассы. Недостаток — ограниченное рабочее давление (как правило, не выше PN 16) и невысокая герметичность при длительной эксплуатации в средах с крупными твёрдыми частицами, которые механически изнашивают манжеты. Для перекрытия чистых сред при высоком давлении шиберные задвижки не применяются — здесь лучше подойдут стальные клиновые задвижки.
Шиберные задвижки в ТД «Доминант»: поставки в Саранск
ООО ТД «Доминант» поставляет шиберные задвижки для промышленных предприятий Мордовие Республике под заказ. Мы работаем с проверенными производителями, предлагаем различные исполнения по материалам корпуса, шибера и уплотнений, а также версии с ручным приводом, электро- и пневмоприводом. При необходимости подбираем шиберную задвижку под специфические требования технологического процесса — состав среды, содержание абразива, температуру и частоту циклов. Направьте техническое задание — подготовим предложение с комплектом документации.
