Резьбовой тройник — фитинг с тремя резьбовыми отверстиями, расположенными так, что два из них находятся на одной оси (проходные), а третье перпендикулярно (ответвление). Тройник применяется для создания ответвлений от основного трубопровода: подключения дополнительного потребителя, установки измерительного прибора, врезки дренажного или воздухоотводящего патрубка. Резьбовые тройники из нержавеющей стали позволяют выполнять такие ответвления в разборной конструкции — без сварки, с возможностью полного демонтажа узла при необходимости.

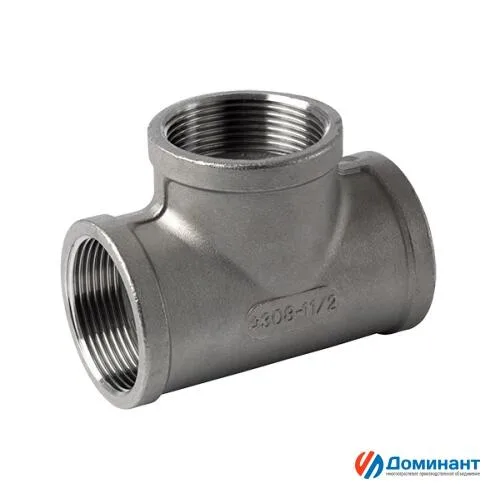

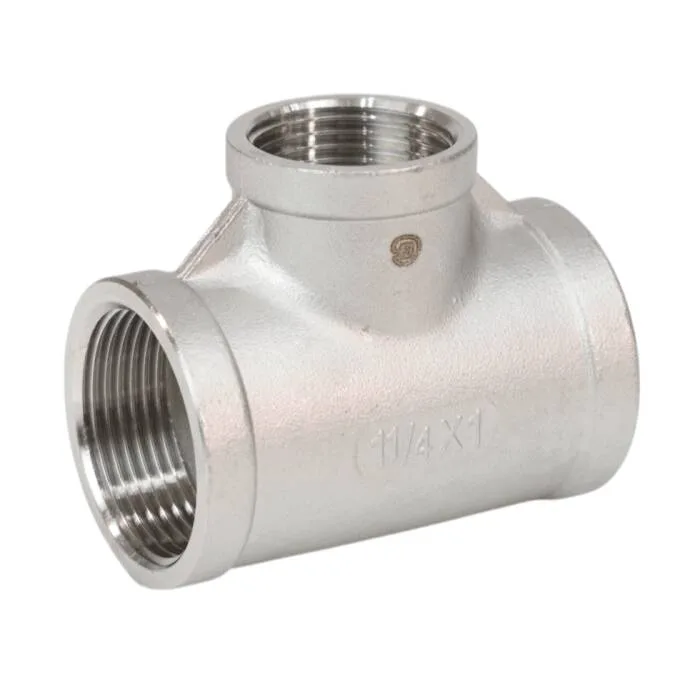

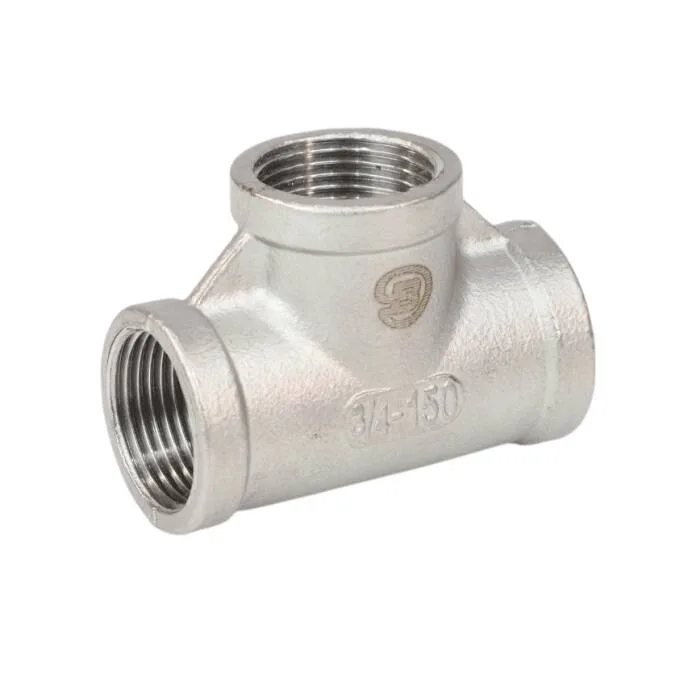

Тройники из нержавеющей стали AISI 304 и AISI 316 изготавливаются из поковки или прутка механической обработкой. Все три отверстия имеют точную нарезку трубной резьбы BSP (G) с допуском 6H по ГОСТ 6357. Равнопроходные тройники (все три отверстия одного DN) применяются для симметричного разделения потока на два равных контура или для подключения прибора того же DN, что и основной трубопровод. Переходные тройники (ответвление меньшего DN, чем проход) — для подключения приборов меньшего диаметра, врезки дренажных кранов, контрольных точек давления в более крупный трубопровод. Диапазон: DN 6–80 по проходу, DN 4–80 по ответвлению, рабочее давление до PN 40.
В системах с несколькими точками потребления тройники образуют разводку параллельных контуров. Важно учитывать: при равнопроходном тройнике суммарная площадь двух выходных отверстий вдвое больше площади входного — это снижает скорость потока в ответвлениях и уменьшает гидравлическое сопротивление. При переходном тройнике ответвление меньшего диаметра не влияет на гидравлику основного прохода. При частичном закрытии ответвления (установке регулировочного клапана) обеспечивается балансировка расхода между контурами без специальных балансировочных клапанов в простых системах.
Применение резьбовых тройников из нержавейки
- Распределительные узлы водоснабжения — разводка холодной и горячей воды к нескольким потребителям от общего стояка или от накопительной ёмкости;
- Подключение приборов КИПиА — манометры, датчики давления и температуры через переходной тройник подключаются к трубопроводу без разрыва основного потока;
- Пищевые и фармацевтические системы — ответвления к дозирующему оборудованию, отборные точки проб, подключение дополнительных потребителей;
- Лабораторные и аналитические системы — разводка газовых линий к нескольким аналитическим приборам от единого источника газа;
- Системы пожаротушения — разводка спринклерных линий от распределительного коллектора; нержавеющие тройники в системах с агрессивными огнетушащими составами.
Тройники резьбовые нержавеющие в ТД «Доминант»
ООО ТД «Доминант» реализует нержавеющие резьбовые тройники AISI 304 и AISI 316 в равнопроходном и переходном исполнении, DN 6–80, со склада в Перми. Отпускаем от 1 штуки. Для комплектации объектов и оптовых заказов действуют специальные цены. Доставка в Пермь. Направьте спецификацию — рассчитаем стоимость и отгрузим быстро.
