Электроприводы (электрические исполнительные механизмы, ЭИМ) преобразуют электрическую энергию в механическое вращение и линейное усилие для управления трубопроводной арматурой. По принципу движения выходного элемента электроприводы делятся на многооборотные (multi-turn) — для задвижек и вентилей с несколькими оборотами шпинделя; четвертьоборотные (quarter-turn) — для шаровых кранов, дисковых затворов и поворотных заслонок с поворотом на 90°; линейные — для осевых регулирующих клапанов. Для большинства промышленных применений наибольшее распространение получили многооборотные и четвертьоборотные приводы.
Конструкция промышленного электропривода включает электродвигатель (асинхронный однофазный или трёхфазный), редуктор для преобразования высокой угловой скорости двигателя в низкую скорость с высоким моментом на выходном валу, концевые выключатели для ограничения хода в крайних положениях, датчик положения (потенциометрический, абсолютный энкодер или конечные выключатели) и блок управления с ручным дублером. Современные приводы оснащаются встроенным микропроцессором, поддерживающим коммуникационные протоколы Modbus RTU, PROFIBUS, HART, Foundation Fieldbus — это позволяет интегрировать привод в промышленные сети АСУ ТП без дополнительных преобразователей.
Крутящий момент выходного вала электропривода — ключевой параметр при подборе. Он должен превышать максимальный момент, необходимый для управления арматурой в наиболее тяжёлых условиях: при максимальном перепаде давления на затворе, при наличии кавитации или гидравлического удара. Занижение крутящего момента ведёт к срабатыванию токовой защиты и остановке привода в промежуточном положении; завышение — к механическому повреждению шпинделя арматуры при застревании затвора. Производители арматуры, как правило, указывают в паспорте рекомендуемый крутящий момент привода.
Основные типы и исполнения электроприводов

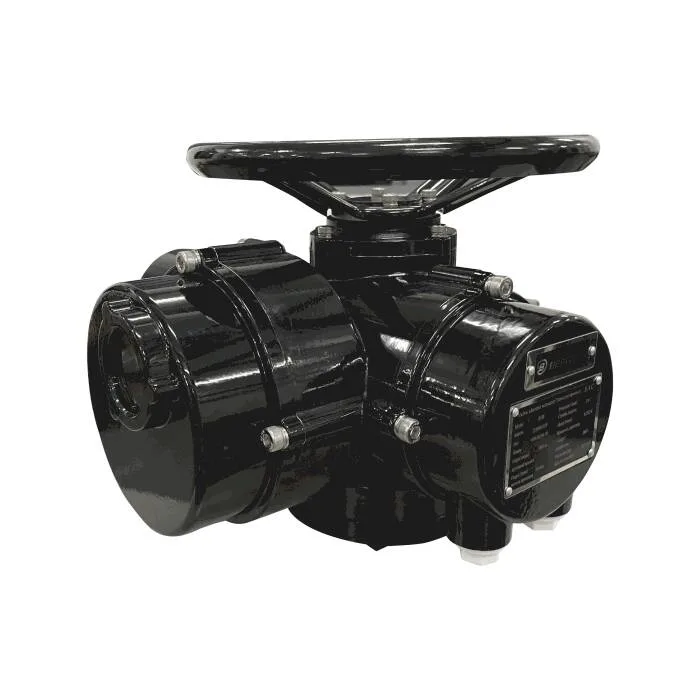

- Многооборотные электроприводы (МЭО, МЭП) — для задвижек и вентилей, 4–2000 Нм, напряжение 220 В или 380 В, 50 Гц; управление — трёхпозиционное (открыть/стоп/закрыть) или аналоговое 4–20 мА для регулирования;

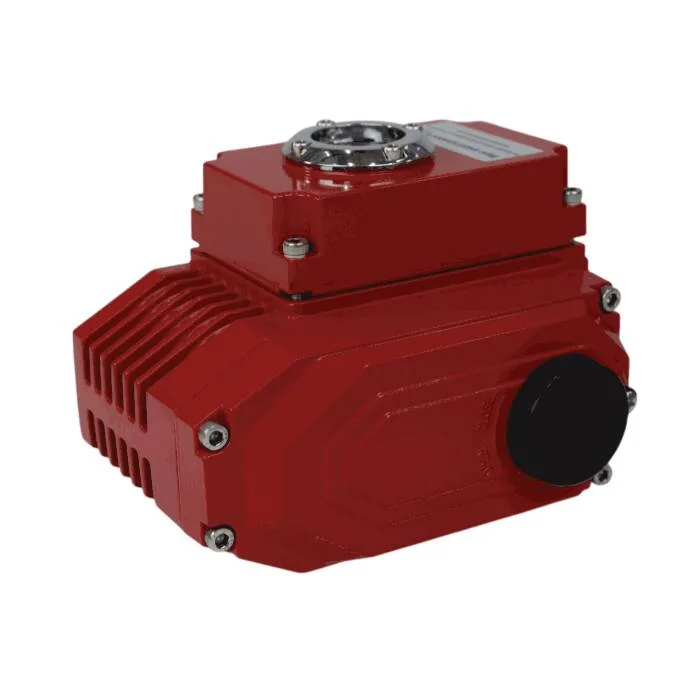

- Четвертьоборотные электроприводы — для шаровых кранов, затворов, заслонок; поворот 90°; 10–10000 Нм; время хода 10–120 с; встроенный ручной дублер для управления при отключении питания;
- Взрывозащищённые электроприводы (Ex) — для зон классов 1 и 2 по взрывоопасности (ATEX/EAC Ex); маркировка Ex d или Ex e; применяются на нефтяных и газовых объектах, химических производствах;
- Приводы с функцией пружинного возврата (fail-safe) — при отключении питания пружина возвращает арматуру в безопасное положение (НО или НЗ); применяются для аварийного отсечения.
Класс защиты оболочки: IP67 или IP68 — для наружного монтажа и во влажных помещениях; IP54 — для сухих отапливаемых помещений. Климатическое исполнение: У1 (до −45°C) или ХЛ1 (до −60°C) для применения в условиях сурового климата Кемеровской Области.
Электроприводы в ТД «Доминант»: поставки в Новокузнецк
ООО ТД «Доминант» поставляет электроприводы многооборотные и четвертьоборотные для промышленных предприятий Кемеровской Области. Подбираем привод под тип и DN арматуры, необходимый крутящий момент, тип управляющего сигнала и требования к защите. Принимаем заявки на взрывозащищённые и низкотемпературные исполнения. Поставляем в комплекте с арматурой под ключ. Направьте техническое задание — подготовим предложение с ценой и сроками поставки в Новокузнецк.
