Резьбовой отвод — это фитинг, изменяющий направление трубопровода на 45° или 90° в одной плоскости. Конструктивно представляет собой изогнутый корпус с внутренней резьбой на обоих концах (внутренний-внутренний, В-В) или с наружной резьбой на одном конце и внутренней на другом (наружный-внутренний, Н-В, «уличный локоть»). Применение резьбового отвода вместо изгиба трубы позволяет обойти препятствие, изменить трассировку или выполнить поворот трубопровода в труднодоступном месте без труборезного и трубогибочного оборудования. Это особенно актуально при монтаже в стеснённых условиях технических шкафов, машинных отделений, подпольных каналов.
Резьбовые отводы из нержавеющей стали AISI 304 и AISI 316 — коррозионностойкая альтернатива латунным и стальным аналогам для систем питьевого водоснабжения, пищевых производств, фармацевтики, морских применений и агрессивных технологических сред. Нержавеющие отводы не образуют гальванических пар с нержавеющими трубами и фитингами, не загрязняют рабочую среду продуктами коррозии, обеспечивают эстетичный внешний вид трубопровода — что важно для открытой прокладки в пищевых цехах и лабораториях. Диапазон: DN 6–80, угол 45° и 90°, резьба BSP (G), рабочее давление до PN 40.

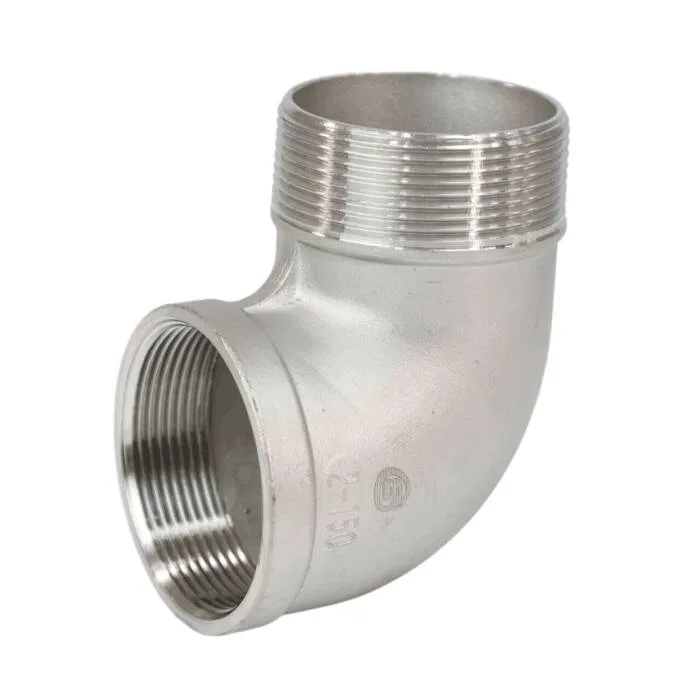

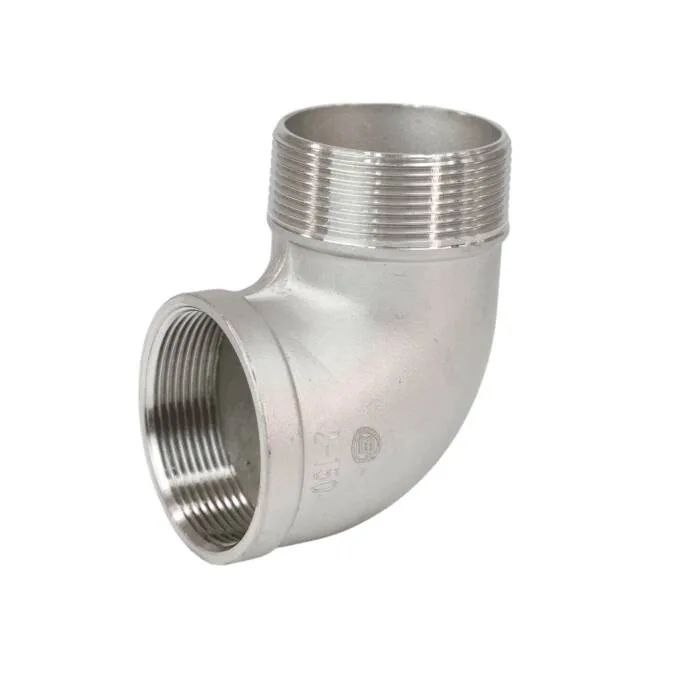

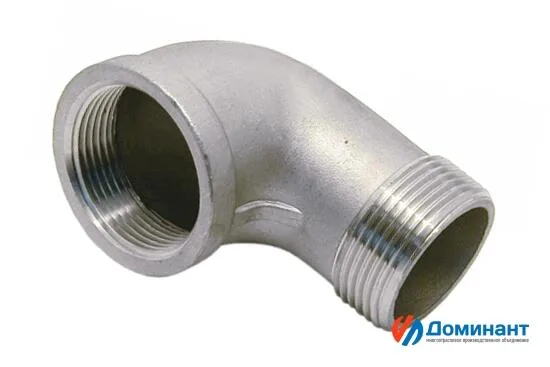

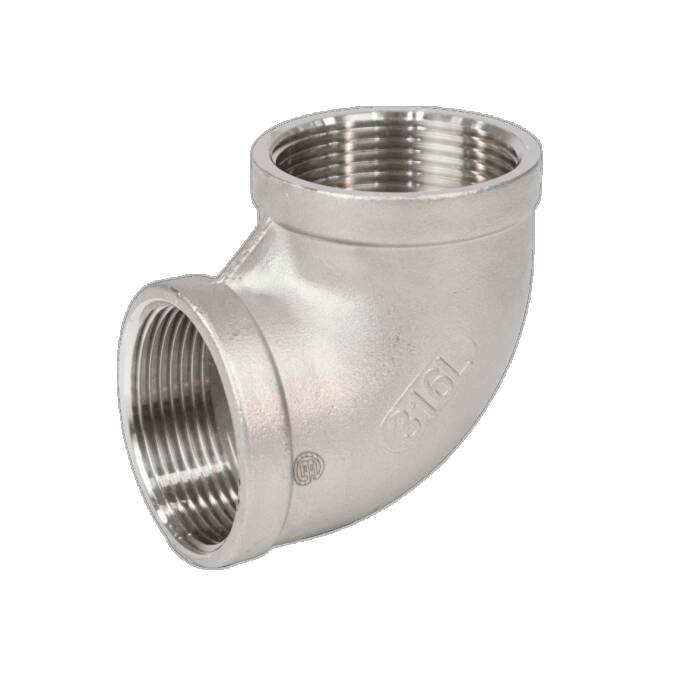

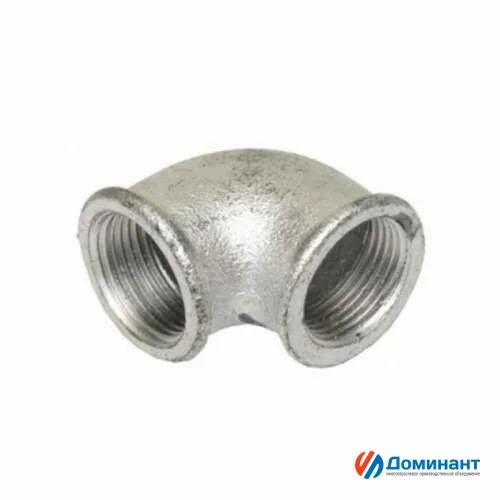

По типу соединения различают: отводы В-В (female-female) — оба конца внутренняя резьба, монтируются на два наружных патрубка или ниппеля; отводы Н-В (male-female, street elbow) — один конец наружная резьба, другой внутренняя; более компактны, не требуют дополнительного ниппеля для подключения к внутренней резьбе смежной детали. Отводы 90° применяются чаще — для прямого угла трассировки; отводы 45° — для плавного изменения направления или для подключения приборов под углом к трубопроводу. Радиус изгиба отводов из нержавейки, как правило, равен наружному диаметру трубы (короткий радиус), что обеспечивает минимальную строительную длину, но несколько большее гидравлическое сопротивление по сравнению с длиннорадиусными отводами из трубы.
Применение резьбовых отводов
- Монтаж арматуры и оборудования — подключение вентилей, манометров, датчиков, дренажных кранов под углом к основному трубопроводу;
- Обходы препятствий — изменение трассировки трубопровода в стеснённых условиях без резки и сварки;
- Пищевые и фармацевтические производства — повороты трубопроводов для молока, соков, химических реагентов; нержавеющие отводы без застойных зон;
- Аналитические и лабораторные системы — компактные газовые и жидкостные линии с поворотами в ограниченном пространстве;
- Системы водоснабжения и ГВС — обвязка водонагревательного оборудования, бойлеров, теплообменников на монтажных стенах.
Отводы резьбовые нержавеющие в ТД «Доминант»: наличие в Ульяновске
ООО ТД «Доминант» реализует нержавеющие резьбовые отводы AISI 304 и AISI 316 в исполнении 45° и 90°, DN 6–80, В-В и Н-В со склада в Ульяновске. Отпускаем от 1 штуки. Для монтажных организаций и комплектовщиков действуют оптовые цены. Доставка в Ульяновск. Направьте перечень позиций — отгрузим в день обращения.
