Компенсаторы трубопроводные — это гибкие вставки, устанавливаемые в трубопровод для поглощения линейных и угловых перемещений, вызванных тепловым расширением, вибрацией оборудования, осадкой фундаментов, сейсмическими воздействиями или монтажными несоосностями. Без компенсации тепловых расширений трубопроводы, жёстко закреплённые на опорах, испытывают огромные напряжения при нагреве и охлаждении: при изменении температуры на 100°C стальная труба DN 500 длиной 100 м удлиняется на 120 мм. Если это удлинение не скомпенсировано, напряжения в трубе и опорах могут достигать предела текучести стали, вызывая деформацию и аварийные разрушения.
Компенсаторы решают несколько задач одновременно. Во-первых, поглощают тепловые удлинения трубопровода, снимая нагрузку с неподвижных опор и прилегающей арматуры. Во-вторых, гасят вибрации от насосов, компрессоров, вентиляторов — предотвращая усталостные разрушения трубопровода и передачу шума через систему. В-третьих, компенсируют монтажные несоосности: даже при самом тщательном монтаже добиться идеального соосности двух смежных участков трубопровода затруднительно, и гибкий компенсатор поглощает остаточное смещение без нагрузки на фланцы оборудования. В-четвёртых, обеспечивают электрическую изоляцию участков трубопровода в системах с электрохимической защитой.
В каталоге ТД «Доминант» представлены два основных типа компенсаторов: резиновые (сферические) — для систем водоснабжения, теплоснабжения и водоотведения — и сильфонные (металлические) — для систем с высокими температурами, давлением и требованиями к точности. Выбор типа определяется параметрами среды, температурой и требуемым диапазоном компенсации.
Типы компенсаторов и их сравнение

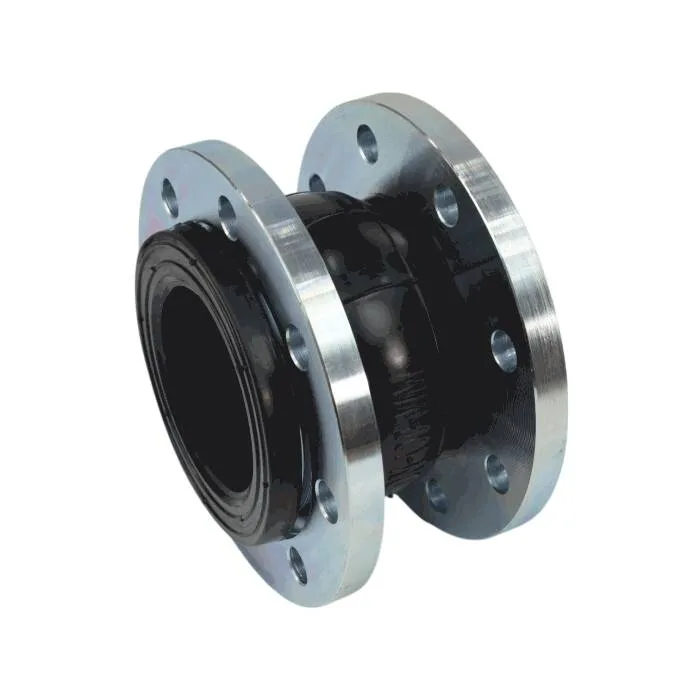

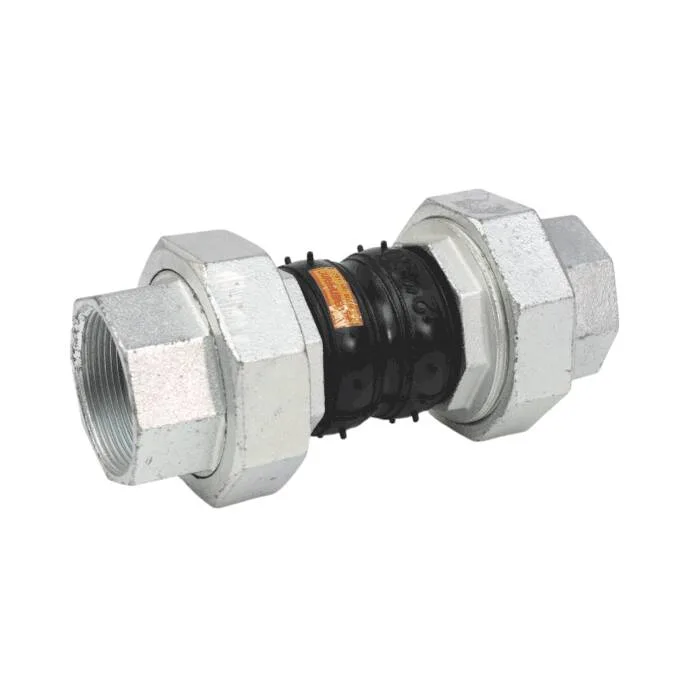

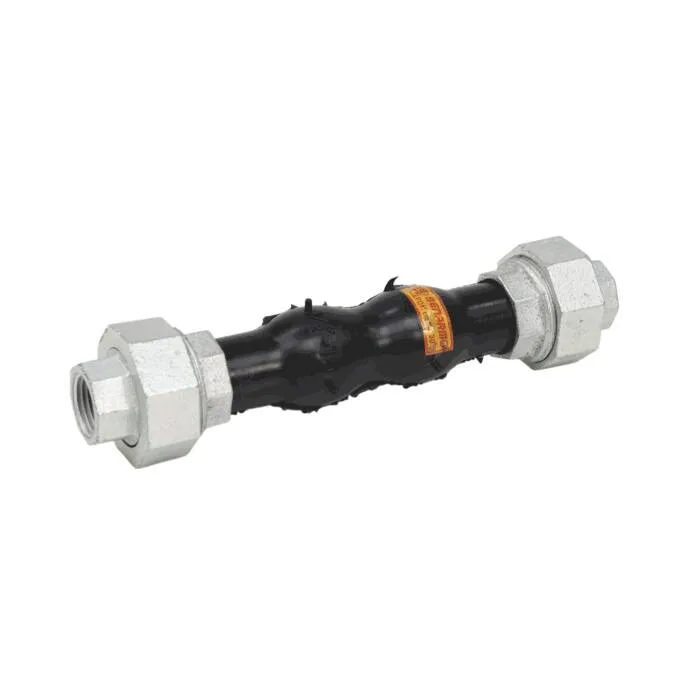

- Резиновые компенсаторы — гибкие вставки со сферическим или цилиндрическим резиновым телом; применяются DN 25–1000, температура до +100°C (EPDM — до +150°C), давление PN 10–16; поглощают вибрацию и угловые перемещения до 15°; просты в монтаже, доступны по цене;
- Сильфонные компенсаторы — металлический гофрированный элемент из нержавеющей стали; применяются DN 15–1000, температура до +450°C, давление до PN 40 и выше; компенсируют осевые, боковые и угловые перемещения; применяются на паровых, нефтяных и химических трубопроводах;
- Линзовые компенсаторы — стальные линзы на сварке; для паровых трубопроводов высокого давления; DN 50–800, температура до +600°C;
- П-образные компенсаторы — изогнутый участок трубопровода; самый простой и надёжный тип, но требует значительного пространства; применяются на открытых трассах теплосетей при невозможности установки компактных компенсаторов.
Правила выбора и монтажа компенсаторов
При подборе компенсатора необходимо определить: тип рабочей среды и её температуру, рабочее давление, DN трубопровода, тип и величину ожидаемых перемещений (осевые, боковые, угловые), а также наличие вибрации от оборудования. Компенсатор устанавливается в трубопровод с предварительной растяжкой или сжатием — это называется «монтажный предсдвиг». Предсдвиг позволяет использовать весь расчётный ход компенсатора в обе стороны, а не только в одну. Направляющие опоры трубопровода устанавливаются с обеих сторон компенсатора для исключения потери устойчивости (флаттера) при работе.
Компенсаторы в ТД «Доминант»: поставки в Омск
ООО ТД «Доминант» поставляет резиновые и сильфонные компенсаторы для промышленных и коммунальных предприятий Омской Области. Широкий типоразмерный ряд DN 25–1000 в наличии на складе в Омске. Консультируем по подбору типа, материала и предсдвига. Для объектных поставок и крупных партий — индивидуальные условия. Доставка в Омск в день отгрузки.
