Стальной приварной тройник — деталь трубопровода, обеспечивающая ответвление потока под углом 90° к основному направлению. Три конца тройника (два соосных — «проход» и один перпендикулярный — «ответвление») подготовлены под сварку: скос кромки 30±5° согласно ГОСТ 16037. После приварки тройника к трубопроводу образуется неразборный сварной узел ответвления, более надёжный при высоких давлениях и вибрационных нагрузках, чем разборное резьбовое соединение тройникового фитинга.

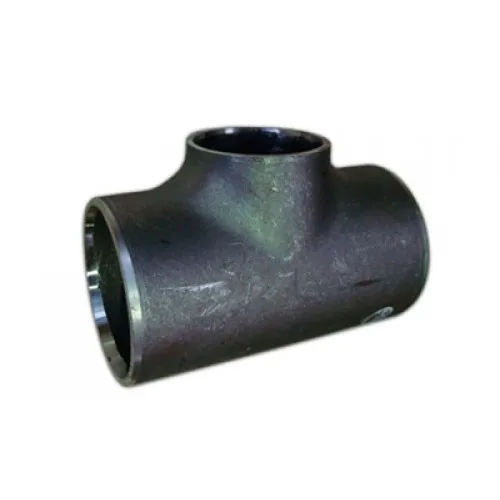

По геометрии тройники делятся на равнопроходные (tee, все три патрубка одного DN) и переходные (reducing tee, ответвление меньшего DN). Равнопроходные применяются для симметричного разветвления потока или для ответвления того же диаметра, что и основной трубопровод. Переходные — наиболее распространённый тип в реальных системах: магистральный трубопровод DN 150 с ответвлением DN 50 к отдельному потребителю или прибору. Переходный тройник экономичнее комбинации из равнопроходного тройника и переходника — одна деталь вместо двух, меньше сварных швов.
Стандарт ГОСТ 17376-2001 охватывает DN 15–1400, PN до 100, марки стали 20, 09Г2С, 15ХМ, 12Х18Н10Т. Метод изготовления: горячая штамповка (экструзия) из трубной заготовки — для бесшовных тройников DN 15–200; сборка и сварка из трубных секций — для тройников DN 200–1400 и нестандартных углов ответвления. Контроль качества: визуальный и измерительный контроль всех тройников; для PN ≥ 25 — дополнительно гидравлическое испытание 1,5·PN, ультразвуковой контроль сварных швов.
Применение стальных тройников
- Магистральные трубопроводы водоснабжения и теплоснабжения — ответвления к кварталам, зданиям, абонентским вводам от магистральных трубопроводов DN 100–600;
- Нефтегазовые трубопроводы — ответвления к задвижкам, конденсатосборникам, узлам очистки; строгий контроль качества сварки;
- Технологические трубопроводы — ответвления к реакторам, испарителям, теплообменникам на химических и нефтехимических производствах;
- Паровые сети — нержавеющие или легированные тройники для паропроводов высоких параметров; обязательная нормализация после штамповки;
- Системы пожаротушения — переходные тройники от распределительного коллектора к спринклерным линиям меньшего DN.
Стальные тройники в ТД «Доминант»: поставки в Пермь

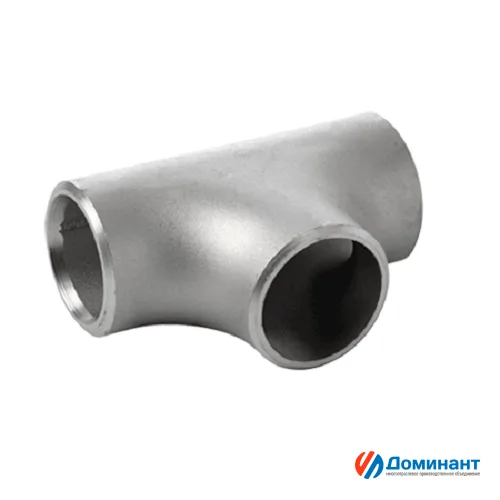

ООО ТД «Доминант» поставляет стальные приварные тройники по ГОСТ 17376 и EN 10253, DN 15–600, в равнопроходном и переходном исполнении, марки стали 20, 09Г2С, AISI 304, AISI 316. Сертификаты на материал. Для объектных поставок в Пермском Крае — индивидуальные условия и согласование сроков. Доставка в Пермь. Направьте спецификацию — рассчитаем стоимость и отгрузим.
